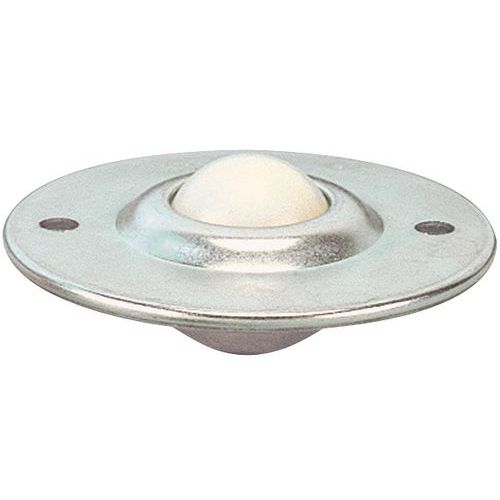

Bille de manutention nylon - Fixation par emboîtement et vis

X
Bille de manutention nylon - Fixation par emboîtement et vis

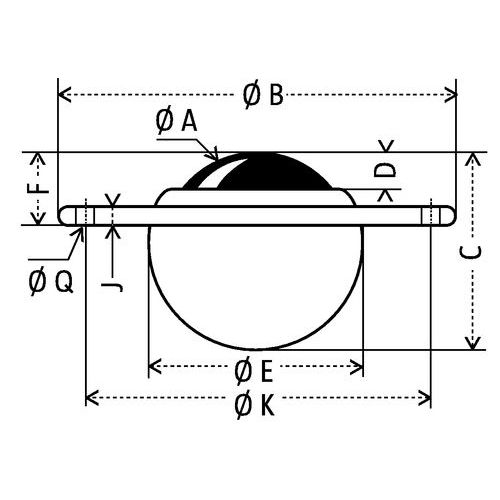

- Ø A : bille Ø- Ø B : Ø hors tout- C : hauteur hors tout- D : dépassement de la bille- Ø E : Ø utile- F : dépassement total- J : platine ép.- Ø K : entraxe trous de fixation- Ø Q : trou de fi
A partir de 14.60 CHF
À partir de (15.72 CHF TVA incluse)
l'unité
Choisissez votre modèle

Modèles

Choisissez parmi les 2 modèles de cette famille

Charge maxi (kg)
20 kg

Bille Ø (mm)
20 mm

Dépassement de la bille (mm)
4 mm

Dépassement total (mm)
10 mm

Ø utile (mm)
30 mm

Hauteur hors tout (mm)
23 mm

Poids (g)
60 g

Entraxe trous fixation (mm)
44 mm

Platine ép. (mm)
3 mm

Ø hors tout (mm)
61 mm

14.60 CHF l'unité

Charge maxi (kg)
25 kg

Bille Ø (mm)
25 mm

Dépassement de la bille (mm)
6 mm

Dépassement total (mm)
14 mm

Ø utile (mm)
40 mm

Hauteur hors tout (mm)
30 mm

Poids (g)
125 g

Entraxe trous fixation (mm)
55 mm

Platine ép. (mm)
4 mm

Ø hors tout (mm)
74 mm

21.25 CHF l'unité

Description

Pour la manutention de vos charges à base flexible
  • Faible dépassement de la bille sur le plan de fixation.
  • Bille de manutention à collerette.
  • 25

Caractéristiques techniques

Informations sur le produit Description
Intitulé du produit Bille de manutention nylon - Fixation par emboîtement et vis
Conditionnement l'unité
Page du catalogue 90
Caractéristiques techniques Description
Type de fixation Emboîtement et vis
Trou de fixation Ø (mm) 5 mm
Bille matériau Nylon
Carter matériau Acier
